　全埋補償器word下載             全埋補償器excel下載

　直管旁通補償器word下載               直管旁通補償器excel下載

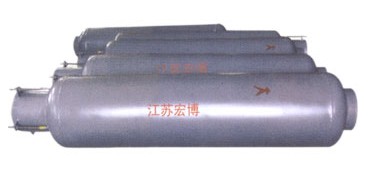

　 全埋補償器保留了無約束型補償器的特點，具有支撐和導向性能，還具有抗過壓，過拉等保護功能。密封裝置能有效阻止泥沙和地下水的浸入。
　　 型號：HBQMP
　　 公稱壓力：0.25-2.5MPa
　　 公稱通徑：DN100-DN1000

 　直管旁通補償器主要吸收軸向位移，波紋較多不會失穩，具有補償量大，保溫性能好，介質可排等特點。
　　型號：HBWDB
　　公稱壓力：0.25-2.5MPa
　　公稱通徑：DN80-DN1600

管道補償器：
    一、管道補償器簡介：管道補償器分為熱力管道補償器、全埋補償器、直管旁通補償器等幾大類。管道補償器\熱力管道補償器在使用中比較普遍。
  　　1.熱力管道補償器由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
　     2.熱力管道補償器可以補償管道軸向、橫向、角向位移，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。

   二、管道補償器作用：
 　　1.補償吸收管道軸向、橫向、角向熱變形。
 　　2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。 　
   　 3.吸收設備振動，減少設備振動對管道的影響。 　
   　 4.吸收地震、地陷對管道的變形量。

　　由于受到各方面的制約是相當復雜的，但是任何復雜的管系都可以選用若干個固定支架在不同的部位選擇不同的設置，將其分成若干形狀相對簡單的單Du管段，“Z”型管段和“∏”　型管段等，并分別確定各管段的變形及補償量，由于管道補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和配置，以示達到安全、合理、適用、經濟的組合。
        熱力管道補償器它是以波紋管為核心的撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型補償器為了減少介質的自激現象。在產品內部沒有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，可以訂貨時予以說明其徑位移量）：橫向位移補償器（大拉桿）主要吸收垂直于補償器軸線的橫向位移，小拉桿橫向位移補償器適合于吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合：鉸鏈補償器（也稱角向補償器）。它以兩上或三個全埋補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單向平面內的橫向變形，萬向鉸鏈（角向）補償器，由兩個或三個直管旁通補償器配套使用，可吸收三維方向的變形量。

    管道補償器分為金屬波紋補償器、非金屬補償器、套筒補償器、方形補償器等幾大類。
